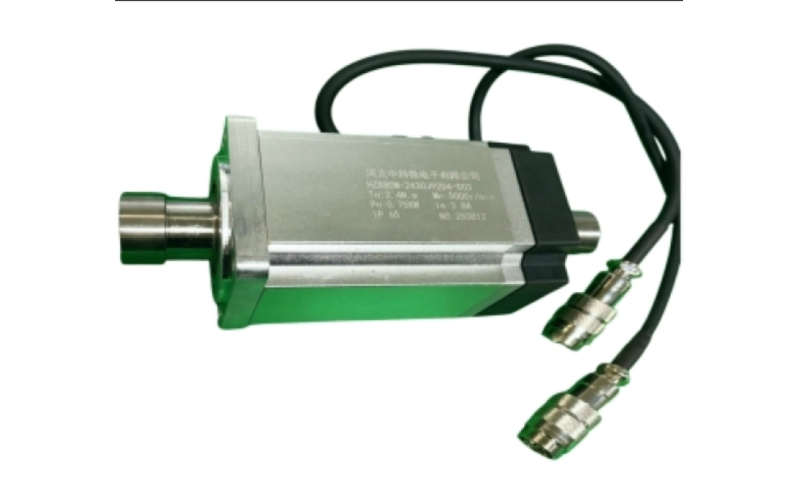

中空伺服電機簡介

中空軸伺服電機在半導體設備中扮演著至關重要的角色。它主要用于晶圓吸附旋轉，確保晶圓在清洗、涂膠、顯影、刻蝕等工藝過程中的穩定性和精確性。該電機具備一系列獨特的性能特點，使其成為半導體設備中的理想選擇。

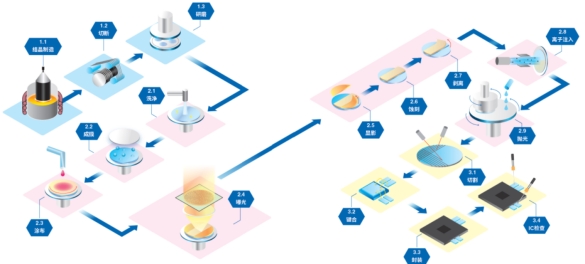

半導體工藝流程圖

應用場景

晶圓清洗：在晶圓清洗過程中，中空軸伺服電機用于吸附并旋轉晶圓，確保清洗液能夠均勻覆蓋晶圓表面，從而提高清洗效率和質量。

涂膠：在涂膠工藝中，電機用于精確控制膠液的涂布量和均勻性，確保晶圓上的膠層厚度一致，有助于提高半導體器件的良品率。

顯影：在顯影過程中，電機用于旋轉晶圓，使顯影液能夠均勻作用于晶圓表面，從而準確顯露出所需的電路圖案。

刻蝕：在刻蝕工藝中，電機同樣用于旋轉晶圓，確?？涛g液能夠均勻作用于晶圓表面，實現精確的刻蝕效果。

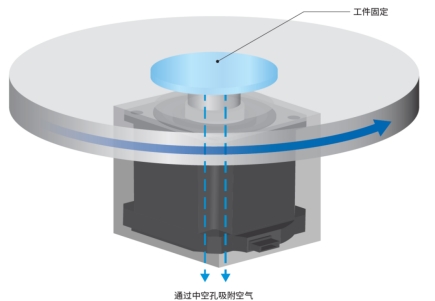

應用案例

方案優勢

1空間優化

以往的結構是伺服通過皮帶輪裝置連接中空軸，結構相對復雜，占據空間。通過采用中空伺服電機，可簡化機械結構以實現節省空間的目的。

2粉塵減少

中空部的轉動軸采用不銹鋼，并選用低發塵規格的特殊潤滑脂，有效地減少了粉塵的發生。

3高速高精度

搭載了17bit高分辨率編碼器（可定制24bit）， 最大速度可達5000 RPM。

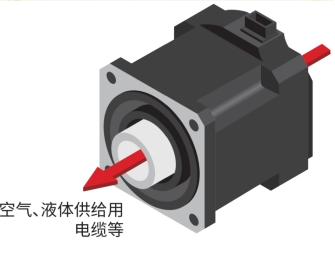

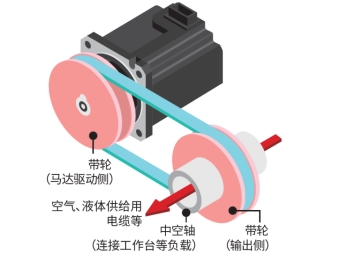

傳統伺服電機結構 VS 中空伺服電機結構

規格選型

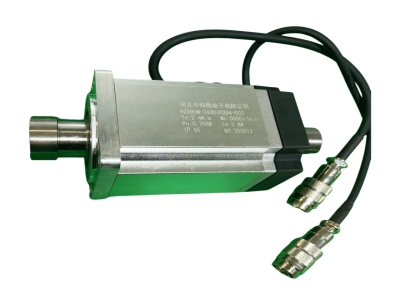

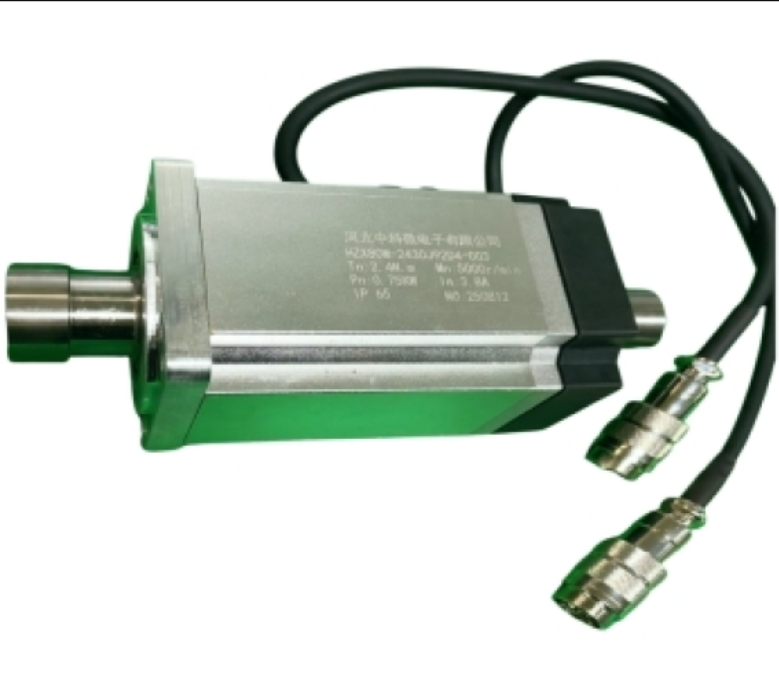

80伺服電機示意圖
